Simulações Mecânicas
Configure um ambiente de simulação do mundo real!

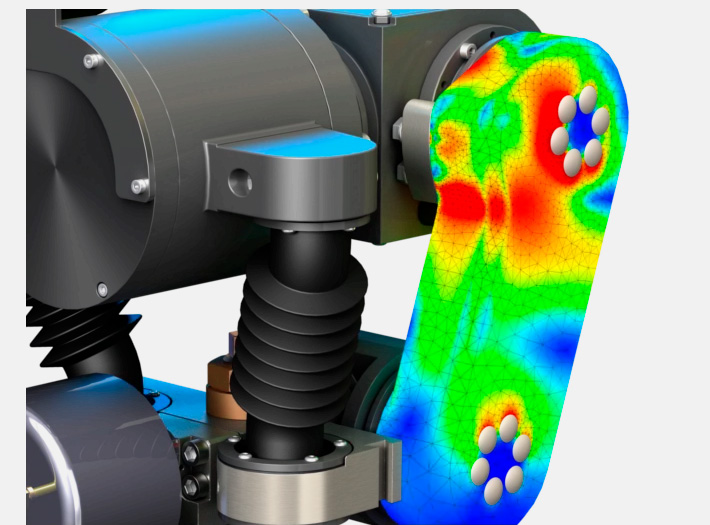

SOLIDWORKS Simulation – FEA
A SOLIDWORKS oferece um conjunto de pacotes de simulação que permitem a configuração de um ambiente de simulação do mundo real para testar os projetos de produtos.
Teste uma ampla gama de parâmetros em todo o processo do projeto (como durabilidade, resposta dinâmica, calor e pressão e até dinâmica dos fluidos) para avaliar o desempenho e tomar decisões para melhorar a qualidade e a segurança do produto.
A simulação diminui os custos e acelera o tempo de introdução no mercado reduzindo o número de protótipos físicos necessários antes de começar a produção.
SOLIDWORKS® Simulation – FEA cria um universo de possibilidades para acelerar e aprimorar projetos.
- Crie um ambiente de simulação do mundo real e teste seus produtos em diferentes cenários, desde o uso normal até condições extremas.
- Avalie o desempenho e identifique pontos fracos antes que se tornem problemas reais.
- Tome decisões acertivas para melhorar a qualidade, a segurança e a confiabilidade dos seus produtos.
- Reduza custos e acelere o tempo de lançamento no mercado ao diminuir a necessidade de protótipos físicos.
Explore as simulações no SOLIDWORKS
O SOLIDWORKS Simulation permite a análise de peças e componentes, seja para tarefas simples ou complexas, com facilidade e precisão. Aproveite o poder da simulação por elementos finitos para otimizar seus produtos, reduzir custos e acelerar o desenvolvimento, garantindo melhores resultados em menos tempo.
- Teste virtualmente seus produtos em diferentes condições.
- Analise o desempenho e identifique pontos fracos.
- Tome decisões informadas para melhorar seus produtos.
- Reduza custos e acelere o tempo de lançamento no mercado.
Crie produtos inovadores que atendem às necessidades dos seus clientes.
- Controles de malha, concentração de tensão e condições de limite
- Análise de montagem com contatos
- Montagens auto equilibradas simétricas e livres
- Análise de montagem com conectores
- Malhas compatíveis e incompatíveis
- Refinamento de malha para análise de montagens
- Análise de componentes finos
- Cascas e sólidos com malhas mistas
- Sólidos, vigas e cascas com malha mista
- Cenários de projetos
- Análise de tensão térmica
- Analise linear estática, tensão e deslocamento
- Montagem com GAP (deslocamento)/contato
- Malhas sólida e casca
- Deslocamento pré-definido
- Torque
- Força e pressão (uniforme e variável)
- Apoio tipo rolamento
- Força de gravidade e centrífuga
- Pinos, molas, parafusos e elementos rígidos
- Malhas adaptativas
- Análise de grande deslocamento
- Dicas e truques sobre geração de malha, solvers e conceitos
SOLIDWORKS Motion
Descubra o potencial do SOLIDWORKS® Motion
Uma ferramenta essencial para transformar e evoluir o desenvolvimento de seus projetos mecânicos. Com ele, você pode simular o movimento de mecanismos em 3D, antecipando o desempenho de seus produtos antes mesmo da construção de protótipos físicos.
Por meio de análises precisas de deslocamentos, velocidades e forças, o SOLIDWORKS® Motion permite que você avalie tanto projetos simples quanto complexos com facilidade e eficiência. Aproveite a capacidade de prever e otimizar o comportamento dinâmico de suas criações, economizando tempo e recursos valiosos.
O SOLIDWORKS Motion permite que mecanismos com complexos movimentos possam ser simulados. Cames, esteiras, engrenagens, motores, contatos e muitos outros componentes podem ser simulados.
O SOLIDWORKS® Motion abre um leque de oportunidades para impulsionar a inovação e a eficácia em seus projetos.
- Ação, forças e momentos
- Ação/reação forças e momentos
- Direcionamentos de movimentos
- Construindo modelos para análise cinemática
- Criação de volumetria, velocidade, aceleração e gráficos de força
- Molas de torção e de inércia
- Amortecedores de torção e de inércia
- Contacto 3D para simular a interação realista entre as partes
- Forças de impacto
- Usando o construtor de função e expressões para criar propostas complexas e forças
- Conectores flexíveis – buchas
- Análise cinemática e dinâmica
- Redundâncias- importância e como evitar e resolver
- Exportação dos resultados para o SOLIDWORKS Simulation (análise de tensão)
- Análise de histórico de modal de tempo
- Análise harmônica de e estado estacionário
- Vibrações aleatórias
- Amortecimento
- Amortecimento Rayleigh, Amortecimento modal e Amortecimento composto
- Excitação Carga x tempo para forças nodais, cargas de pressão
- Base de excitação uniformes e não-uniformes do domínio de tempo ou frequência de deslocamento, velocidade e aceleração
- Excitação harmônica para forças nodais, cargas de pressão, movimentos uniformes e não-uniformes e variados ângulos de fase.
- Densidade espectral de potência (PSD).
- Curvas de excitação para forças nodais, pressões de cargas, movimentos uniformes e não-uniformes
Módulo Não Linear
O módulo não linear do SOLIDWORKS Simulation permite analisar comportamentos complexos, como grandes deslocamentos, plasticidade e não linearidades de contato. Ele suporta materiais com propriedades dependentes da temperatura e oferece soluções avançadas com controle numérico para simulações de alta complexidade.
- Não-linearidades geométricas
- Problemas de grandes deslocamentos
- Formulação de grande tensão
- Não-linearidades dos materiais
- Elasticidades não-lineares
- Hiper-elasticidade (Mooney-Rivlin, Ogden)
- Plasticidade (von Mises, isotrópica/cinemática/ regras mistas de endurecimento)
- Propriedades dos materiais dependentes da temperatura
- Não linearidades de contato
- 3D não-lineares gap/contato análise (com ou sem materiais não-lineares).
- Procedimentos numéricos
- Controle de soluções técnicas (força, deslocamento e controles de comprimento de arco)
- Esquemas de interações de equilíbrio (Newton-Raphson, Newton-Raphson modificado)
- Esquemas de terminação (critérios de convergência e divergência)
- Algoritmo de reforço automático adaptável
- Deslocamentos de zeros prescritos associados com curvas de tempo
Outros módulos
O módulo Não Linear no SOLIDWORKS Simulation é apenas um dos muitos recursos avançados disponíveis. Além dele, o software oferece uma ampla gama de módulos para diferentes tipos de análise, como modal, frequência (com ou sem suporte, com carga), flambagem, tensão térmica e radiação de calor. Também é possível realizar análises térmicas estáticas e transitórias, simular cargas transitórias e modelar o comportamento térmico com controle de temperatura. Cada módulo é projetado para fornecer soluções específicas e detalhadas para suas necessidades de engenharia.
- Análise modal
- Análise de frequência com suporte
- Análise de frequência sem suporte
- Análise de frequência com carga
- Condições de contato soldado e livre
- Análise de Flambagem
- Análise térmica estática
- Análise térmica transiente.
- Análise transiente com carga em função do tempo.
- Análise térmica transiente usando um termostato.
- Analise de radiação de calor
- Análise de tensão térmica
- Fadiga baseada na curva SN
- Estudo de fadiga
- Estudo de fadiga com carga remota
- Analise avançada de fadiga
- Teste de queda em piso rígido
- Teste de queda em piso elástico
- Modelo de material de Elasto-plástico
- Teste de queda com contato (opcional)
- Análise de otimização
- Análise de vaso de pressão
Pacotes SOLIDWORKS Simulation
SOLIDWORKS Simulation Standard
O Simulation Standard é um ambiente de testes virtual intuitivo para movimento baseado em tempo estático e linear, e para simulação de fadiga de alto ciclo. Ele proporciona um método de engenharia simultâneo que ajuda a saber se o seu produto funcionará corretamente e por quanto tempo durará, tudo durante a fase do projeto.
- Totalmente integrado ao CAD 3D do SOLIDWORKS
- Modelagem FEA
- Interações e conectores
- Cargas e restrições
- Diagnósticos de pontos de tensão
- Comunicação com relatórios e eDrawings
- Simulação estática linear para montagens
- Movimento com base no tempo
- Estudos de comparação de projetos
- Simulação de fadiga
- Rastreador de tendências
SOLIDWORKS Simulation Professional
Com o Simulation Professional, é possível otimizar projetos, determinar a resistência mecânica do produto. a durabilidade do produto, a topologia e as frequências naturais, e testar a transferência de calor e as instabilidades de flambagem. Ele tar bém pode executar simulações multifísicas sequenciais:
- Tudo do SOLIDWORKS Simulation Standard +
- Conversão automática de componentes de fixação do Toolbox para parafusos
- Otimização de projeto
- Gerenciador de cenários de carga
- Interações e conectores avançados
- Estudos de otimização de topologia
- Simulação de movimento baseada em eventos
- Simulação de frequência
- Simulação de flambagem ou recolhimento
- Simulação térmica
- Renderização de rede em tempo real PowerBoost
- Imagem interativa e saídas panorâmicas com base em navegador
- Filtros para câmera fotográfica personalizáveis
- Fila de renderização integrada
- Configurações
- Luzes de área e posicionamento de luz novos
- Crie conteúdo de Realidade Virtual (RV)
- Mecanismo de física integrado
- Simulador de condução de veículo
- Decalques de vídeo
- Perfis de luz IES
- Simulação de teste de queda
- Projeto de vaso de pressão
- Simulação de submodelagem
- Simplificação 2D
SOLIDWORKS Simulation Premium
Com o Simulation Premium, é possível avaliar com eficácia seus projetos em termos de resposta não linear e dinâmica, carga dinâmica e materiais compostos. O SOLIDWORKS Simulation Premium inclui três estudos avançados: estática não linear, dinâmica não linear e dinâmica linear.
- Tudo do SOLIDWORKS Simulation Standard + Simulation Professional +
- Simulação de dinâmica linear
- Simulação não linear
- Simulação de compostos
