Experimente os novos aprimoramentos do 3D Motion Creator e coloque seus componentes em movimento de forma simples e eficaz. Agora disponível, o 3D Motion Creator é uma solução totalmente baseada em navegador para testes de movimento cinemáticos e dinâmicos em montagens na plataforma 3DEXPERIENCE. Aproveite os benefícios adicionais de gerenciamento de dados e recursos de colaboração que essa ferramenta oferece.
A atualização mais recente, R2024x Functional Delivery (FD) 02, traz novidades significativas: utilize os resultados do estudo de movimento para análise estrutural com a função de Engenheiro Estrutural, interrompa uma simulação ao detectar uma colisão e explore muitas outras funcionalidades aprimoradas.
Aplique resultados de carga de movimento no Structural Engineer
Aplique resultados de carga de movimento no Structural Engineer e teste a integridade estrutural dos seus projetos. Agora, você pode exportar os resultados de cargas de movimento do 3D Motion Creator para a solução Structural Engineer, caso possua essa função. Se ainda não a possui, considere adquiri-la para avaliar simulações estruturais e aumentar a validade dos seus projetos.
Esse recurso, amado por todos no SOLIDWORKS Simulation (Desktop Premium), está disponível no 3D Motion Creator para testar e validar simulações estruturais. Basta exportar as cargas de movimento e avaliar a deformação do componente em um único momento ou intervalo de tempo com precisão.
Benefícios do 3D Motion Creator
– Testes cinemáticos e dinâmicos: Realize testes de movimento com facilidade.
– Plataforma 3DEXPERIENCE: Aproveite recursos avançados de gerenciamento de dados e colaboração.
– Atualização R2024x Functional Delivery (FD) 02: Inclui análise estrutural aprimorada e detecção de colisões durante simulações.
– Validação estrutural: Exportação de cargas de movimento para avaliação precisa de deformação.
Valide seus componentes no Structural Engineer com precisão, com base nas cargas de movimento exportadas do 3D Motion Creator.
Alerta de detecção de colisão – Identifique conflitos mais cedo
Encontre conflitos potenciais mais rapidamente ao executar estudos cinemáticos no Kinematics Player ou Motion Manager. Agora, você pode selecionar uma configuração nessas caixas de diálogo chamada “Parar simulação em interferência com base em…”. Esta configuração mostrará automaticamente as interferências detectadas com base nas Sondas de Interferência selecionadas.
Ao detectar uma interferência, a simulação será interrompida, e as interferências serão destacadas no seu modelo ao usar o Kinematics Player ou o Motion Manager. Essa funcionalidade permite que você identifique e resolva conflitos mais cedo, otimizando o processo de design e aumentando a eficiência.
Benefícios do alerta de detecção de colisão
– Detecção antecipada de conflitos: Identifique interferências rapidamente durante os estudos cinemáticos.
– Parada automática de simulação: Interrompa a simulação ao detectar interferências.
– Destaque de interferências: Visualize claramente os conflitos no modelo.
– Configuração fácil: Selecione a opção “Parar simulação em interferência” para ativar o recurso.
Identifique possíveis conflitos durante as verificações do modelo ao executar o Kinematics Player ou o Motion Manager.
Filtros de seleção e sombreamento – Evite selecionar corpos inválidos
Ao trabalhar com grupos de componentes e listas selecionadas em elementos de movimento, como a Sonda de Interferência ou o Contato 3D, é comum esquecer seleções prévias. Agora, quando você seleciona esses mesmos corpos novamente, eles aparecerão transparentes no modelo. Isso ajuda a evitar seleções repetidas e garante que apenas os corpos válidos sejam escolhidos durante o comando, melhorando a eficiência do processo de design.
Benefícios dos filtros de seleção e sombreamento
– Identificação visual: Corpos previamente selecionados são destacados como transparentes.
– Prevenção de erros: Evita a seleção inadvertida de corpos já escolhidos.
– Eficiência no design: Melhora a precisão ao trabalhar com grupos de componentes e listas selecionadas.
– Utilize os Filtros de Seleção e Sombreamento para otimizar seu fluxo de trabalho e evitar retrabalhos desnecessários ao selecionar corpos em elementos de movimento no seu projeto.

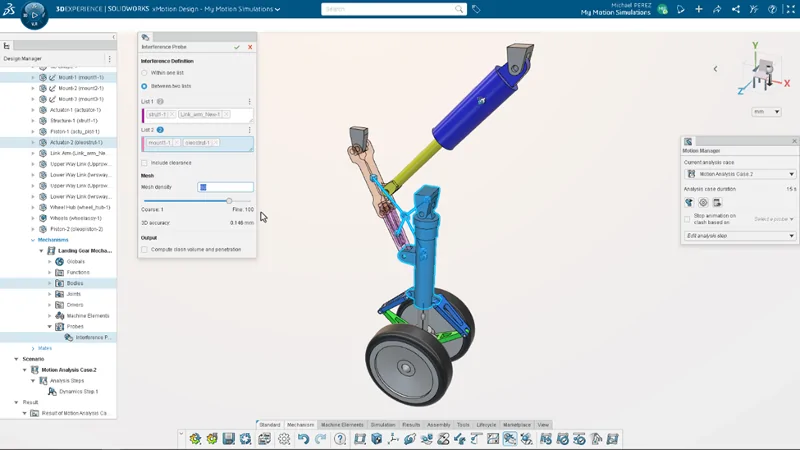

Ao criar uma Sonda de Interferência, se você tiver selecionado o primeiro grupo de componentes (lista), o sistema irá identificá-los tornando-os transparentes no modelo quando você passar para o segundo grupo de componentes (lista).
Suporte de contato 3D para superfícies abertas – Gerencie contatos de superfícies abertas
Agora você pode trabalhar facilmente com superfícies abertas em seus mecanismos usando o 3D Motion Creator. Esta ferramenta aplica automaticamente uma espessura virtual de 1 mm para possibilitar a execução correta da simulação em superfícies abertas. Isso simplifica o gerenciamento de contatos e garante uma representação precisa dos seus modelos.
Benefícios do suporte de contato 3D para superfícies abertas
– Execução precisa de simulações: Aplica uma espessura virtual para garantir a correta execução da simulação.
– Facilidade de uso: Trabalhe sem problemas com superfícies abertas nos seus mecanismos.
– Gerenciamento eficiente de contatos: Simplifica a gestão de contatos em modelos com superfícies abertas.
– Aproveite o 3D Motion Creator para melhorar a precisão e eficiência das suas simulações em superfícies abertas, facilitando o processo de design e validação de seus projetos.
Execute simulações em mecanismos com superfícies abertas.
